Çift Sıkmalı Exproof Kablo Rakorları: Kapsamlı Teknik Rehber

Yazar: Protaş Akademi  |  Kategori: Ex Rakor ve Bağlantı Ekipmanları  |  Okuma Süresi: ~25 dakika

Patlayıcı ortamlarda kullanılan exproof ekipmanların güvenliği, yalnızca ekipmanın kendisiyle değil, kablo giriş noktalarının bütünlüğüyle de doğrudan ilişkilidir. Çift sıkmalı (double compression) exproof kablo rakorları, kablo girişlerini hem iç hem dış kılıf üzerinde ayrı ayrı sızdırmazlık sağlayarak koruyan kritik güvenlik bileşenleridir. Bu rehberde; çift sıkma mekanizmasının çalışma prensibinden ilgili standartlara, endüstriyel kullanım alanlarından malzeme seçimine, doğru montaj prosedürlerinden sık yapılan hatalara kadar tüm konuları ele alıyoruz.

İçindekiler

1. Çift Sıkma Mekanizması Nasıl Çalışır?
2. İlgili Standartlar ve Zorunluluklar
3. Endüstriyel Kullanım Alanları
4. Malzeme Seçimi ve Kalite Kriterleri
5. Doğru Montaj Prosedürü
6. En Sık Yapılan Montaj Hataları
7. Periyodik Bakım ve Denetim
8. Rakor Seçim Kılavuzu

1. Çift Sıkma Mekanizması Nasıl Çalışır?

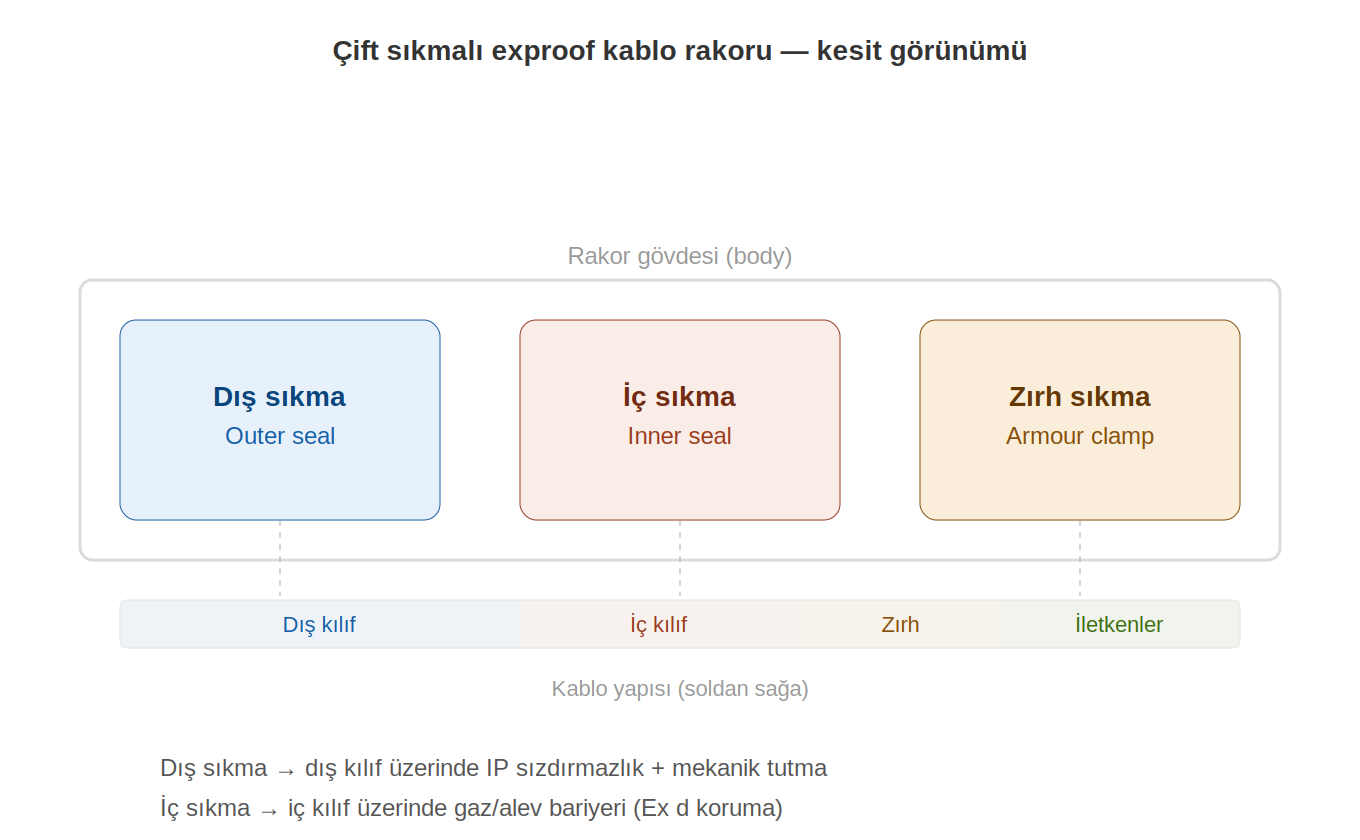

Temel Çalışma Prensibi

Çift sıkmalı kablo rakorları, kablonun elektrik muhafazasına girdiği noktada iki bağımsız sızdırmazlık bölgesi oluşturur:

İç sıkma (inner compression), kablonun zırh tabakasının altındaki iç kılıf üzerinde elastomerik bir conta ile sıkıştırma yapar. Bu sıkma, hem gaz geçirmez hem de alevgeçirmez bariyer işlevi görür. Özellikle Ex d (alevgeçirmez muhafaza) uygulamalarında birincil koruma hattını oluşturur.

Dış sıkma (outer compression) ise kablonun en dış kılıfı üzerinde ikinci bir sızdırmazlık halkası ile hem çevresel koruma hem de mekanik çekme dayanımı sağlar.

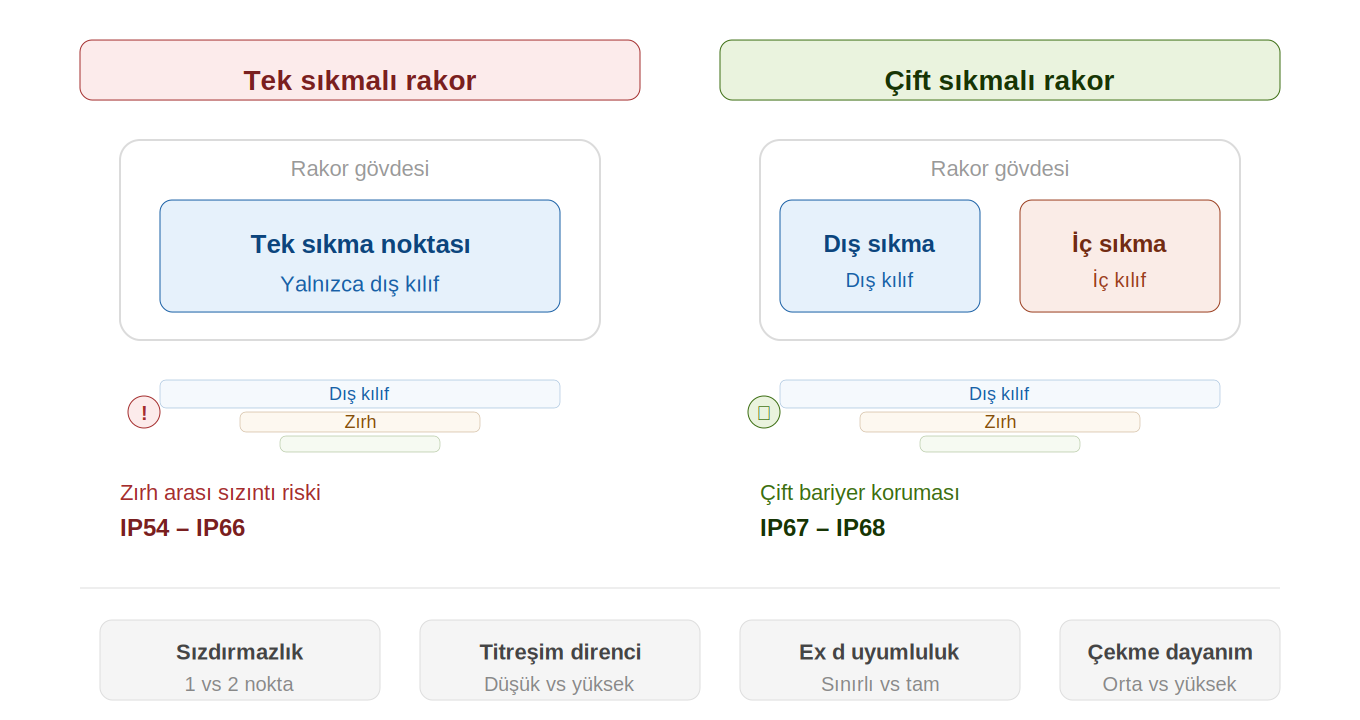

Tek Sıkmalı ile Çift Sıkmalı Rakor Farkı

Tek sıkmalı rakorlarda yalnızca dış kılıf üzerinde tek bir sızdırmazlık noktası bulunur. Bu yapı, zırh telleri arasından iç bölgeye doğru nem, korozif buhar ve potansiyel olarak patlayıcı gazların sızmasına olanak tanır.

Çift sıkmalı rakorlar bu zayıflığı ortadan kaldırarak tipik olarak IP67/IP68 koruma derecesi sağlarken, tek sıkmalılar genellikle IP54-IP66 aralığında kalır.

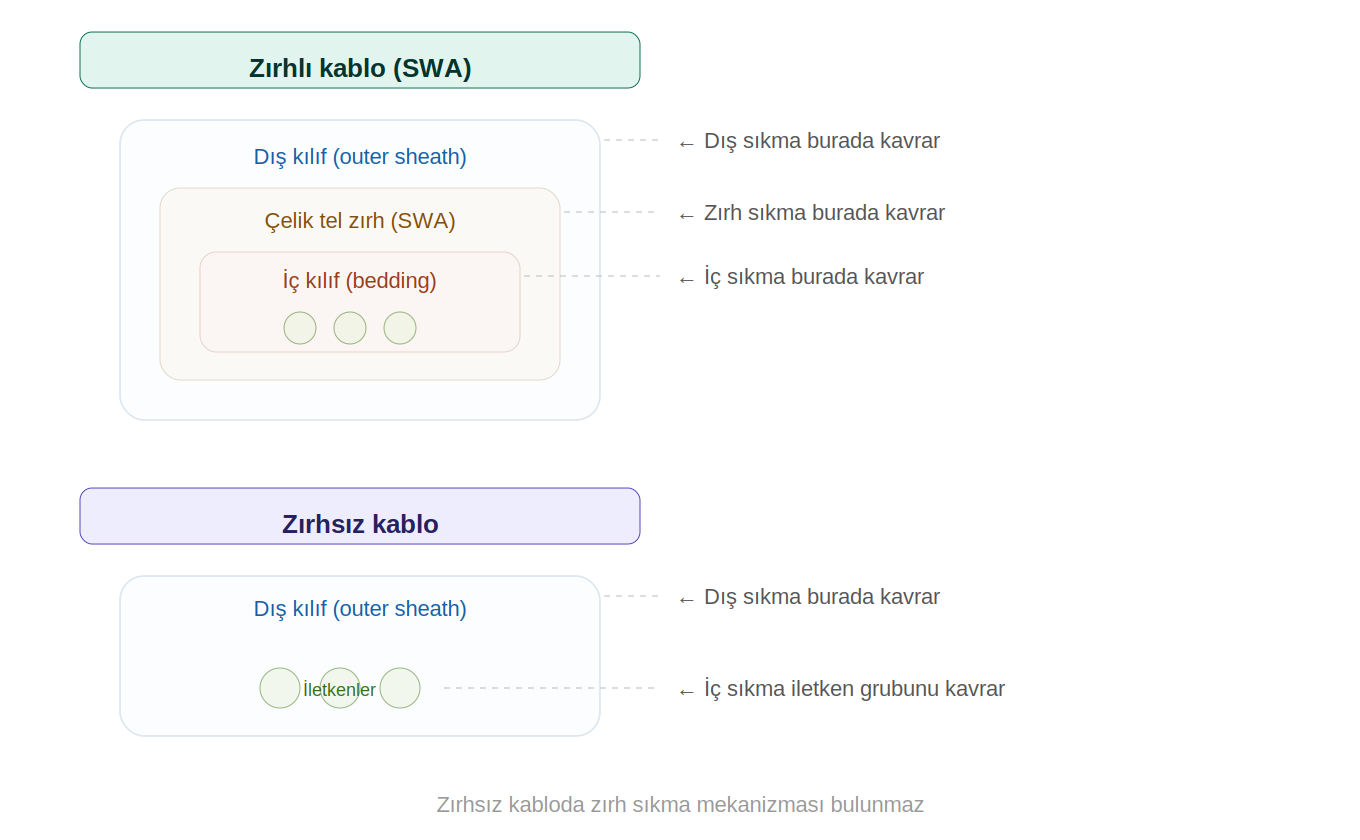

Zırhlı ve Zırhsız Kablolarda Fark

Zırhlı kablolarda (SWA, STA, AWA) çift sıkmalı rakorlar ek olarak zırh sıkma mekanizması içerir. Zırh telleri, konik bir halka üzerinde açılarak metal-metal temas ile sıkıştırılır; bu hem kablonun mekanik olarak tutulmasını hem de topraklama sürekliliğini garanti eder.

Zırhsız kablolarda bu mekanizma bulunmaz; iç sıkma kablonun iç yalıtımı, dış sıkma ise dış kılıf üzerinde çalışır.

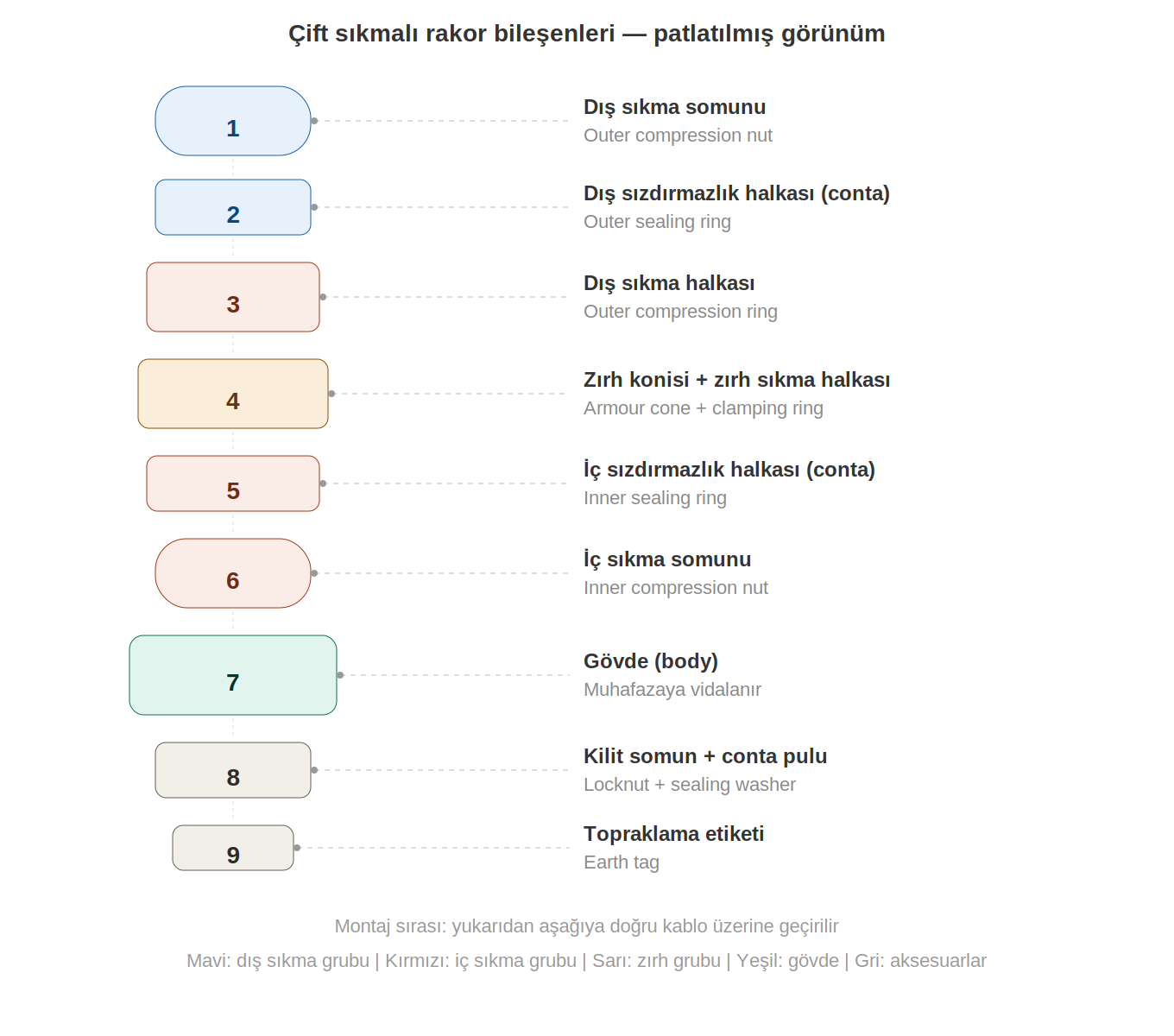

Çift Sıkmalı Rakorun Bileşenleri

Tipik bir çift sıkmalı exproof rakor şu parçalardan oluşur:

• Gövde (body)
• İç sızdırmazlık halkası (inner sealing ring)
• İç sıkma halkası (inner compression ring)
• Zırh konisi (armour cone) — zırhlı kablolar için
• Zırh sıkma halkası (armour clamping ring)
• Dış sızdırmazlık halkası (outer sealing ring)
• Dış sıkma halkası (outer compression ring)
• İç ve dış dome somun
• Kilit somun (locknut)
• Sızdırmazlık pulları (sealing washer)
• Topraklama etiketi (earth tag)

2. İlgili Standartlar ve Zorunluluklar

IEC/EN 60079 Serisi

Exproof kablo rakorlarının uyması gereken standartlar hiyerarşik bir yapı oluşturur:

EN 60079-0 (Genel Gereksinimler): Tüm Ex ekipmanlar için termal dayanım, darbe direnci (Grup II/III için 7J, Grup I madencilik için 20J) ve kablo çekme direnci testlerini belirler.

EN 60079-1 (Ex d — Alevgeçirmez Muhafazalar): Kablo rakorları için en kritik standarttır. Rakorun iç contası hem alevgeçirmez hem de gaz geçirmez fonksiyon görmek zorundadır. Dişli giriş noktasında minimum 5 tam diş veya 8 mm kavrama derinliği gereklidir. Nikel kaplama kalınlığı minimum 8 μm olmalıdır.

EN 60079-7 (Ex e — Artırılmış Güvenlik): Minimum IP54 koruma derecesi zorunlu kılar. Pratikte çoğu mühendis Ex e alanlarında da çift sıkmalı rakor belirler.

EN 60079-14 (Tesis Tasarım Standardı): Rakorun koruma seviyesinin, bağlandığı ekipmanın koruma seviyesine eşit veya üstün olmasını zorunlu kılar.

EN 60079-31 (Ex t — Toz Koruması): Zone 20 ve 21 için IP6X (toz geçirmez), Zone 22 için IP5X minimum zorunludur.

IEC 62444 — Kablo Rakoru Test Standardı

Bu standart kablo rakorlarının performans testlerini kapsar: IP testi, kablo çekme/tutma direnci, darbe direnci (1J'den 20J'ye 8 kategori), elektrik akım sürekliliği, EMC, yangın direnci (650°C kızdırma teli testi) ve korozyon direnci (ISO 9227 tuz püskürtme).

Önemli: IEC 62444 uyumluluğu yalnızca başlangıçtır; tehlikeli alan uygulamalarında ek olarak IEC 60079-0, -1, -7 ve/veya -31 uyumluluğu da gereklidir.

ATEX 2014/34/EU Direktifi

AB/AEA bölgesinde patlayıcı ortamlarda kullanılan tüm ekipmanları kapsar. Kablo rakorları, ekipmanın koruma yönteminin bir parçasını oluşturdukları için ATEX sertifikası zorunludur.

Tipik bir işaretleme örneği:

II 2GD Ex d IIC Gb Ex tb IIIC Db

Bu işaretleme; Grup II, Kategori 2, Gaz ve Toz korumalı, Alevgeçirmez IIC Gaz Grubu Gb seviyesi, Toz koruması tb IIIC Db seviyesi anlamına gelir.

Zone Sınıflandırmasına Göre Çift Sıkma Gerekliliği

Genel kural: Zırhlı kablo uygulamalarında ATEX/IECEx zonları neredeyse her zaman çift sıkmalı rakor gerektirir.

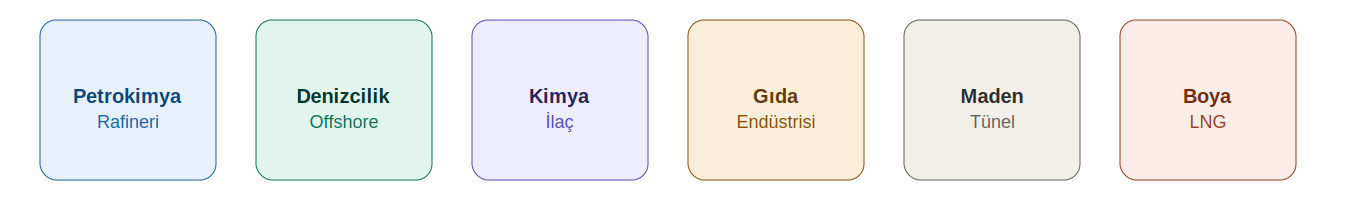

3. Endüstriyel Kullanım Alanları

Petrokimya ve Rafineri Tesisleri

Pompa, vana ve flanş çevrelerinde Zone 1, genel proses alanlarında Zone 2 sınıflandırması uygulanır. H₂S ve hidrokarbon buharları sürekli mevcut olduğundan, tek sıkmalı rakorun yetersiz kalması kaçınılmazdır. Malzeme olarak 316L paslanmaz çelik veya en az 10 μm nikel kaplamalı pirinç tercih edilmelidir.

Denizcilik ve Offshore Platformlar

Deniz ortamı kablo rakorları için en zorlu koşulları sunar: tuzlu su spreyi korozyon yapar, platform makineleri şiddetli titreşim üretir. IP66/IP68 ve delüj testi sertifikası gerekir. Çift sıkmalı rakorlar, iki bağımsız sıkma noktasıyla titreşime bağlı gevşemeyi önler. 316L paslanmaz çelik kullanımı zorunludur.

Kimya ve İlaç Endüstrisi

Asit, alkali ve çözücü buharlarına maruz kalma nedeniyle Viton/FKM contalar ve 316L paslanmaz çelik tercih edilir. İlaç endüstrisinde GMP uyumlu, temiz oda uyumlu yüzeyler gerekir.

Gıda Endüstrisi

IP69K derecesinde yıkama dayanımı, FDA onaylı EPDM veya silikon contalar ve 316L paslanmaz çelik hijyenik gövde zorunludur. Un değirmenleri ve tahıl silolarında Zone 20 sınıflandırmasıyla toz patlaması riski bulunur.

Maden ve Tüneller

Yeraltı madenciliğinde (Grup I) metan gazı ortamında alüminyum kıvılcım riski nedeniyle kullanılamaz; darbe direnci 20J olmalıdır. Çift sıkmalı rakor, mekanik darbeye, kablo çekme kuvvetlerine ve tozlu-nemli tünel koşullarına dayanıklı yapısıyla madencilikte standart tercihtir.

Boya/Vernik Tesisleri

Toluen, ksilen, aseton gibi çözücü buharları nedeniyle çözücüye dayanıklı Viton/FKM contalar şarttır.

LNG Terminalleri

-162°C kriyojenik sıcaklıklar standart contaları işlevsiz bırakır; silikon contalar (-60°C'ye kadar) ve termal çevrime dayanıklı çift sıkmalı rakorlar gereklidir.

4. Malzeme Seçimi ve Kalite Kriterleri

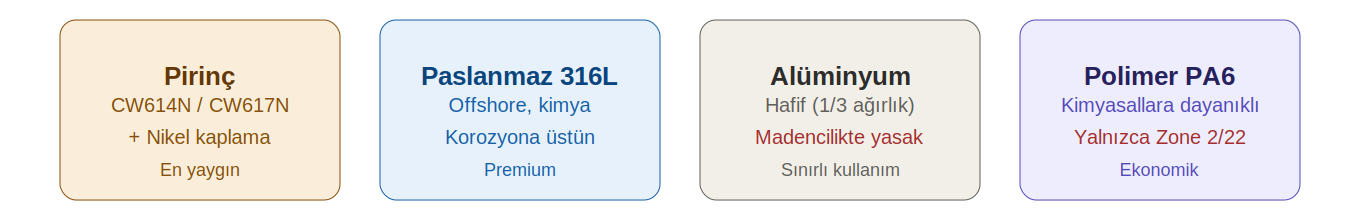

Gövde Malzemeleri

Pirinç (CW614N / CW617N): En yaygın gövde malzemesidir. Ex uygulamalarında nikel kaplaması zorunludur. İyi işlenebilirlik ve maliyet avantajı sunar.

Paslanmaz Çelik 316L: Deniz, kimya, offshore, gıda ve ilaç uygulamalarında standarttır. Klorür çukurlaşmasına, H₂S'ye ve asitlere mükemmel direnç gösterir. Nikel kaplamaya ihtiyaç duymaz.

Alüminyum: Hafif alternatiftir ancak Grup I (madencilik) uygulamalarında kıvılcım riski nedeniyle yasaktır.

Polimer (Poliamid PA6/PA66): Hafif ve kimyasallara dayanıklıdır ancak yalnızca Zone 2 ve Zone 22 ile sınırlıdır. Ex d uygulamalarına uygun değildir.

Nikel Kaplama Gereksinimleri

Nikel kaplama, pirinci korozyondan ve dezinkifikasyondan korur. IEC 60079-1'e göre minimum kalınlık 8 μm'dir; offshore ve korozif ortamlar için ≥10 μm önerilir.

Conta ve O-Ring Malzemeleri

Diş Standartları

Metrik diş (EN 60423): Uluslararası standart, en yaygın kullanım. M16-M75 arası. Tüm yeni tesislerde tercih edilir.

NPT (Ulusal Boru Dişi): Kuzey Amerika standardı, konik profil. Ex d uygulamalarında minimum 5 tam diş veya 8 mm kavrama gereklidir.

PG (Panzergewinde): Eski Alman standardı, artık büyük ölçüde metrik ile değiştirilmiştir. Yeni tesislerde kullanılmamalıdır.

BSP (İngiliz Standart Boru): İngiltere, Ortadoğu, Avustralya'da kullanılır. Ex d alevgeçirmez uygulamalar için uygun değildir.

Not: Protaş exproof kablo rakorları hem metrik hem NPT diş seçenekleriyle üretilmektedir. Diş standardı seçimi hakkında detaylı bilgi için Vida Dişi Standartları sayfamızı inceleyebilirsiniz.

5. Doğru Montaj Prosedürü

Çift sıkmalı exproof kablo rakorunun doğru montajı için aşağıdaki adımlar sırasıyla uygulanmalıdır:

1. Sertifika doğrulaması: ATEX/IECEx işaretlerinin zone sınıflandırmasıyla eşleştiğini teyit edin
2. Bileşen kontrolü: Tüm parçaların (gövde, iç/dış conta, sıkma somunu, O-ring, kilit somun, conta pulu) bütünlüğünü doğrulayın
3. Kablo ölçümü: Kumpas ile kablonun dış çapını ve iç çapını ölçün; üretici boyut tablosuyla eşleştirin
4. Gövdeyi muhafazaya monte edin: Belirtilen torka uygun sıkın; O-ring hasarı olmadığını doğrulayın
5. Bileşenleri kablo üzerine doğru sırayla geçirin
6. İç sıkmayı önce sıkın: El ile ağır direnç hissedilene kadar, sonra anahtar ile bir tam tur daha
7. Dış sıkmayı sıkın: Conta dış kılıfa temas edene kadar, sonra bir tam tur daha
8. Çekme testi: Kabloyu çekerek tutma gücünü doğrulayın
9. Görsel kontrol: Conta düzgünlüğü, boşluk olmaması, topraklama bağlantısı

Tavsiye Edilen Sıkma Tork Değerleri (Metrik)

Not: Tork değerleri genel referanstır. Her zaman üretici kataloğundaki değerleri esas alınız.

6. En Sık Yapılan Montaj Hataları

Sahada en çok karşılaşılan montaj hataları ve sonuçları şunlardır:

1. Yanlış rakor boyutu seçimi

Küçük rakor kabloyu sıkıştırarak hasar verir; büyük rakor sızdırmazlık sağlayamaz. IEC 60079-14 uyarınca bant, dolgu veya ısı büzüşmeli kılıf ile boyut ayarı yapılması kesinlikle yasaktır.

2. Aşırı veya yetersiz sıkma

Aşırı sıkma kablo kılıfını deforme eder ve contayı hasar verir. Yetersiz sıkma ise boşluklar bırakarak IP ve Ex korumasını ortadan kaldırır. Her zaman tork aleti kullanın.

3. Conta pulu eksikliği

Rakor-muhafaza arayüzünde IP kaybına neden olur. Tüm Ex uygulamalarında conta pulu kullanımı zorunludur.

4. Sertifikasız rakor kullanımı

Tehlikeli alanlarda ATEX/IECEx sertifikasız rakor kullanımı yasa dışıdır. Sertifikasız rakor kullanımı nedeniyle nem/buhar girişine bağlı sistem kapanmaları ve potansiyel tutuşma kaynaklarının oluştuğu gerçek vakalar belgelenmiştir.

5. Farklı marka bileşenlerin karıştırılması

Boyutsal uyumsuzluklar sızdırmazlığı bozar, farklı metalürjiler galvanik korozyona yol açar ve sertifikasyonu geçersiz kılar.

6. Kullanılmayan girişlerin kapatılmaması

IEC 60079-14'e göre tüm boş girişler, minimum IP54 sağlayan sertifikalı tapa (stopping plug) ile kapatılmalıdır.

7. Titreşime bağlı gevşeme

Termal genleşme/büzülme çevrimleri ve mekanik titreşim rakor bağlantılarını gevşetir. Paslanmaz çelik tırtıklı pul kullanımı ve yıllık tork kontrolü gereklidir.

8. Ex d muhafazalara yeni delik açılması

Alev yolu bütünlüğünü tahrip eder — kesinlikle yasaktır.

9. Ex e rakorun Ex d muhafazaya takılması

Koruma seviyesi yetersizdir ve kesinlikle yasaktır. Ancak tersi (Ex d rakorun Ex e muhafazaya takılması) kabul edilir, çünkü daha yüksek koruma seviyesi sağlanmış olur.

7. Periyodik Bakım ve Denetim

IEC 60079-17 üç denetim seviyesi tanımlar:

• Görsel (V): Çıplak gözle, aletsiz yapılan kontrol
• Yakın (C): El ile temas, gerektiğinde aletlerle
• Detaylı (D): Test ekipmanı, muhafaza açılması

Kablo Rakorları İçin Denetim Kontrol Listesi

• Rakor tipi doğru ve düzgün takılmış mı?
• Sıkılık yeterli mi? (parmak kontrolü veya tork aleti)
• Conta pulu/O-ring mevcut ve hasarsız mı?
• Tüm boş girişler sertifikalı tapa ile kapalı mı?
• Topraklama sürekliliği tatmin edici mi?
• Korozyon veya hasar belirtisi var mı?

Denetim sıklığı: Zone 1/21 alanlarında daha sık, Zone 2/22'de risk değerlendirmesine bağlı olarak belirlenir. Titreşime maruz alanlarda yıllık tork kontrolü şiddetle tavsiye edilir.

⚠️ Önemli İstatistik: Uluslararası denetim kuruluşları verilerine göre, Zone 1 olaylarının büyük çoğunluğu bozulmuş contalar veya gevşek kablo girişleri ile ilişkilidir. Periyodik bakım ihmal edilmemelidir.

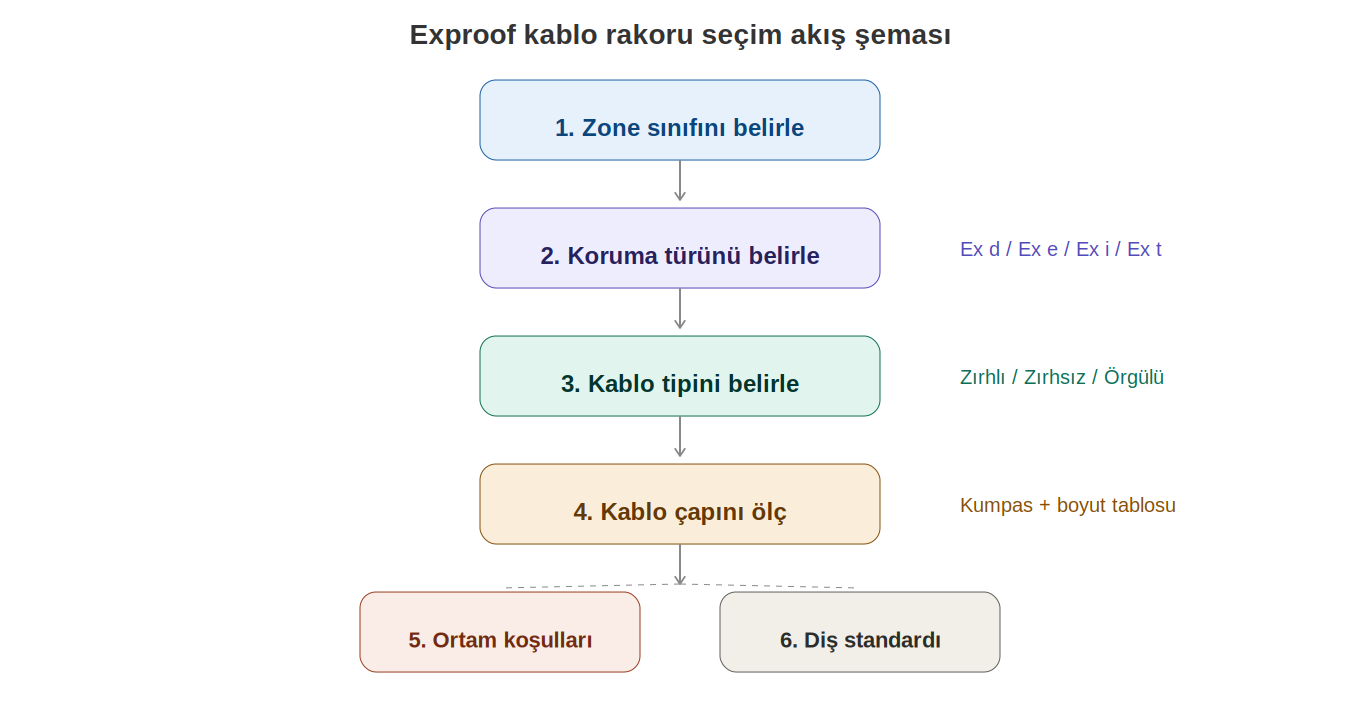

8. Exproof Kablo Rakoru Seçim Kılavuzu

Doğru exproof kablo rakoru seçimi için aşağıdaki kriterlerin sırasıyla değerlendirilmesi gerekir:

Adım 1: Tehlikeli Alan Sınıflandırmasını Belirleyin

Zone (0, 1, 2 — gaz için / 20, 21, 22 — toz için) ve gaz grubu (IIA, IIB, IIC) bilgisi rakorun gerekli koruma seviyesini belirler.

Adım 2: Koruma Türünü Belirleyin

Ex d (alevgeçirmez), Ex e (artırılmış güvenlik), Ex i (doğal güvenlik) veya Ex t (toz) — ekipmanın koruma türüne uygun rakor seçilmelidir.

Adım 3: Kablo Tipini Belirleyin

Zırhlı mı (SWA, STA, AWA), zırhsız mı, örgülü mü? Kablo yapısı rakor tipini doğrudan belirler.

Adım 4: Kablo Çapını Ölçün

Kumpas ile ölçülen dış ve iç çap değerleri, üretici boyut tablosundaki uygun rakor boyutuyla eşleştirilmelidir.

Adım 5: Ortam Koşullarını Değerlendirin

Sıcaklık aralığı, korozif ortam, kimyasal maruziyet, titreşim seviyesi ve IP gereksinimi malzeme ve conta seçimini belirler.

Adım 6: Diş Standardını Belirleyin

Metrik (EN 60423), NPT veya BSP — muhafazanın mevcut diş tipine uygun seçim yapılmalıdır.

Sonuç

Çift sıkmalı exproof kablo rakorları, patlayıcı ortamlarda güvenlik zincirinin kritik bir halkasıdır. Doğru rakor seçimi, doğru malzeme tercihi ve doğru montaj prosedürü bir bütün olarak ele alınmalıdır. Tek bir rakor arızası, gaz veya toz girişi yoluyla patlama zincirine katkıda bulunabilir.

Protaş olarak, 1989'dan bu yana exproof elektrik malzemelerinin tasarım ve üretiminde edindiğimiz deneyimle, zırhlı ve zırhsız kablo rakorlarından kör tapalara, redüksiyonlardan alev durdurucularına kadar geniş bir ürün yelpazesi sunuyoruz. Tüm ürünlerimiz ATEX ve IECEx sertifikalı olup, EN 60079 standart ailesine tam uyumludur.
